FULL BRIDGE RECTIFIER



1. Foto Hardware [Kembali]

A. Alat

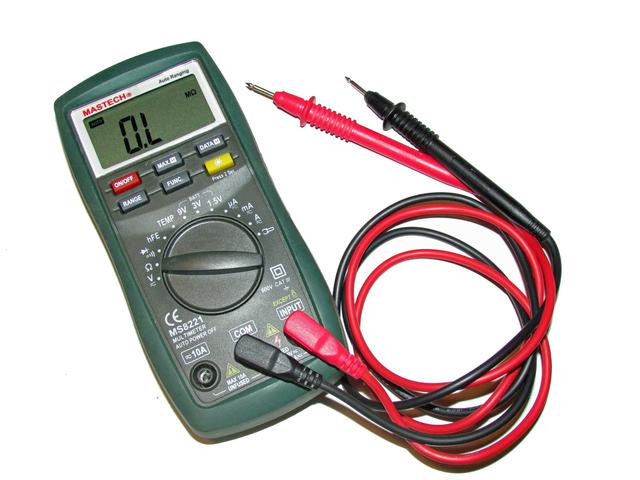

    a).  Multimeter




    b). Jumper



    c). DC Power Supply



      d) Osiloskop

       (e) Function generator



B. Bahan

a) Dioda 1N4001


b) Resistor




2. Prosedur Percobaan [Kembali]

  1. Susun rangkaian sesuai gambar yang ada pada modul
  2. Hubungkan dioda, kapasitor dan resistor.
  3. Gunakan AC power supply, dan hubungkan osiloskop pada rangkaian.
  4. Aktifkan power supply dan ukur nilai arus dan tegangan, serta analisa gelombang output.
  5. Ulangi percobaan dengan nilai kapasitor dan resistor yang berbeda.


3. Rangkaian Simulasi dan Prinsip Kerja [Kembali]



Prinsip Kerja :

Pada rangkaian Dioda Zener diberi tegangan 12v, rangkaian full bridge rectifier mengubah arus bolak-balik (AC) menjadi arus searah (DC) dengan menggunakan empat dioda yang terhubung dalam konfigurasi jembatan. Dalam rangkaian ini, dua dioda akan mengalirkan arus saat siklus positif dari tegangan AC, sementara dua dioda lainnya akan aktif saat siklus negatif. kemudian pada jembatan dioda ini dihubungkan resisotor atau capasitor pada rangkaian tersebut



4. Kondisi [Kembali]

Dengan Mencari Perbedaan Bentuk Gelombang Antara Capasitor 1000uF Dengan 220 Ohm pada Full Bridge.


5. Video Demo [Kembali]


6. Download File [Kembali]

  1. File Rangkaian (klik disini)
  2. Tugas Pendahuluan (klik disini)
  3. Laporan Akhir
  4. Download Video Simulasi (klik disini)
  5. Download Video Demo
  6. Datasheet Dioda (klik disini)
  7. Datasheet Multimeter (klik disini)
  8. Datasheet Resistor (klik disini)
  9. Datasheet Baterai (klik disini)
