RLC SERI




 1. Prosedur[kembali]

RC Seri :
a. Buatlah rangkaian seperti gambar rangkaian simulasi di bawah
b. Pilih nilai Xa, Xb, dan Xc sesuai dengan kondisi yang sudah ada
c. Hidupkan catu daya, sesuaikan dengan data besar sumber tegangan yang digunakan
d. Ukur tegangan, dan arus pada titik yang ditentukan
e. Hitung nilai impedansi dari rangkaian yang disimulasikan

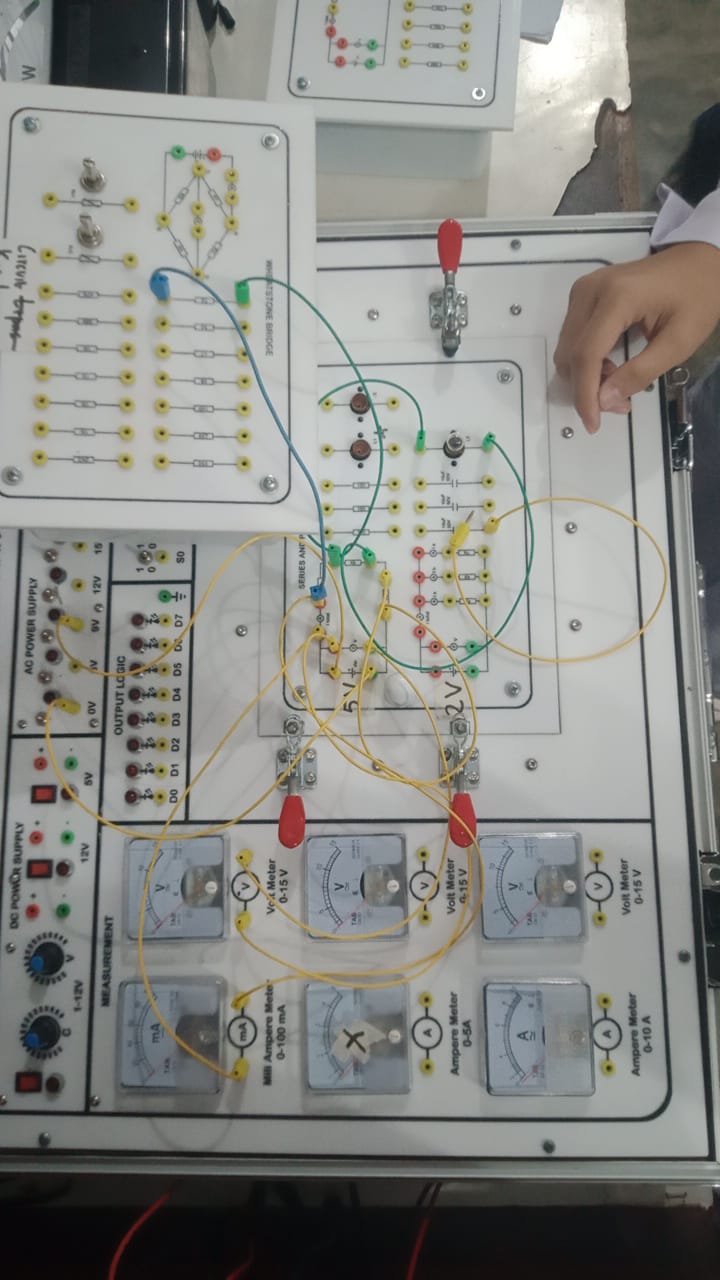

 2. Hardware [kembali]


 3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]

Rangkaian Simulasi :

RC Seri :


Gambar 1. Rangkaian RC Seri


RLC Seri :



Gambar 2. Rangkaian RLC Seri

Prinsip Kerja :

RC seri :
  1. Rangkaian RC seri terdiri dari resistor (R) dan kapasitor (C) yang dihubungkan secara seri
  2. Rangkaian ini dihubungkan ke sumber tegangan AC

  3. Resistor dan kapasitor dalam rangkaian RC seri bekerja sama untuk meminimalisir efek bolak-balik (ripple) yang terjadi pada arus AC

  4. Resistor mengurangi tegangan AC yang terjadi pada kapasitor, sementara kapasitor menyimpan energi listrik yang dihasilkan oleh tegangan AC
Pada Rangkaian RC seri kita menggunakan nilai hambatan sebesar 100 ohm dan nilai kapasitansi sebesar 10 mikrofarad. Menghitung nilai impedansi dari rangkaian tersebut adalah dengan akar dari penjumlahan kuadrat masing masing nilai hambatannya.Serta untuk nilai arusnya sama pada setiap komponen


RLC seri :
  1. Rangkaian RLC seri terdiri dari resistor (R), induktor (L), dan kapasitor (C) yang dihubungkan secara seri
  2. Rangkaian ini dihubungkan ke sumber tegangan AC
  3. Resistor, induktor, dan kapasitor dalam rangkaian RLC seri bekerja sama untuk meminimalisir efek bolak-balik yang terjadi pada arus AC
  4. Resistor mengurangi tegangan AC yang terjadi pada induktor dan kapasitor, sementara induktor dan kapasitor menyimpan energi listrik yang dihasilkan oleh tegangan AC
Karena semua komponen ini dihubungkan secara seri, arus pada setiap elemen tetap sama. XL dan XC merupakan reaktansi induktif dan kapasitif yang merupakan fungsi dari frekuensi suplai, respon sinusoidal rangkaian RLC seri akan bervariasi menurut frekuensi,
Nilai hambatan yang digunakan pada rangkaian adalah 100 ohm, induktansi sebesar 1 mH dan kapasitansi sebesar 10 mikrofarad.



Gambar Rangkaian RLC Seri




 4. Video Demo [kembali]

Video Rangkaian RLC Seri



 5. Kondisi [kembali]

Nilai yang digunakan :
V= 12 V
f = 60 Hz (jika ada)

RC Seri :
Xa = Resistor 100 Ohm
Xb = Resistor 100 Ohm
Xc = Kapasitor 10 uF

RLC Seri :
Xa = Resistor 100 Ohm
Xb = L2 1mH
Xc = Kapasitor 10 uF


 6. Video Penjelasan [kembali]

Rangkaian RC Seri



Rangkaian RLC Seri



Video Penjelasan Blog





 7. Download File [kembali]
